WOODY ８２

３．船内造作

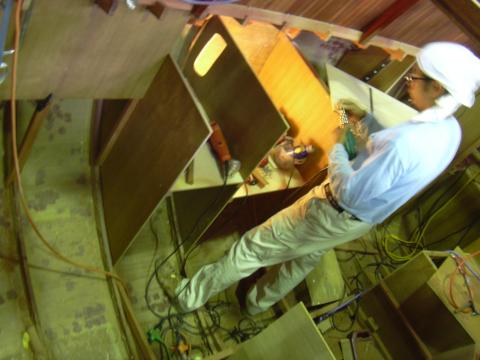

バルクヘット゛バルクヘッドチーク突き板の設置	ロアー用補強板バルクヘットの前後にロアー用の補強板を入れます。

清水タンクフォアバース下に清水タンクを取り付けます。フォアに大きな清水タンクを取り付けるのはWOODYヨットの大きな特徴です。	アォアバースソファ下の板は全てマリングレードを使用します。

	クォーターバース。	クォーターバースバテン張り

ビームニス塗り。	船内造作の前にビームはニスで仕上げます。	トイレバルクヘッドの型取り。

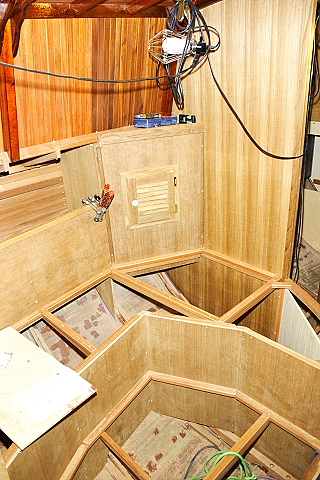

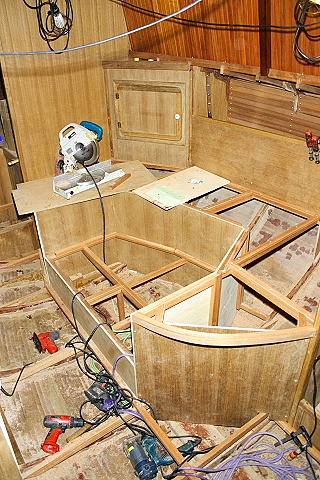

メインバースの造作。	メインバースはテーブル上下のスタンドを取り付けるために、通路より20cm高い床になります。	トイレバルクヘッドの取り付け。

ギャレー部分。左側：冷凍冷蔵庫の置き場右側：二口コンロの設置個所	シンク部分。

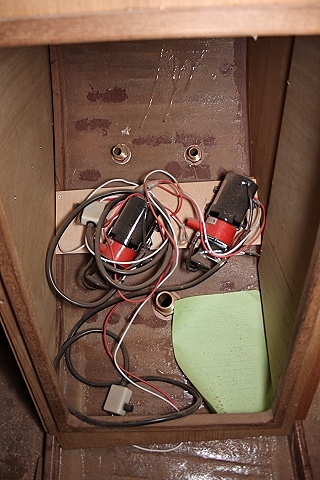

シンクの下にはプレッシャーポンプやビルジポンプを設置します。写真はビルジ排水溝２カ所。シンク排水のスルハルを取り付けています。	シンクの下にビルジポンプを設置しました。

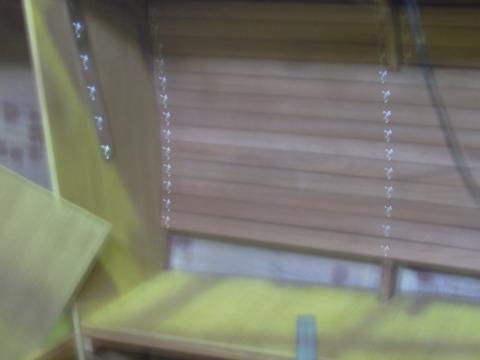

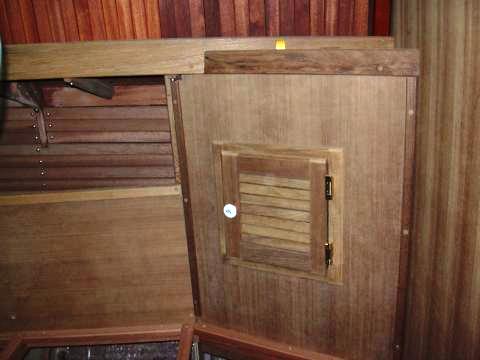

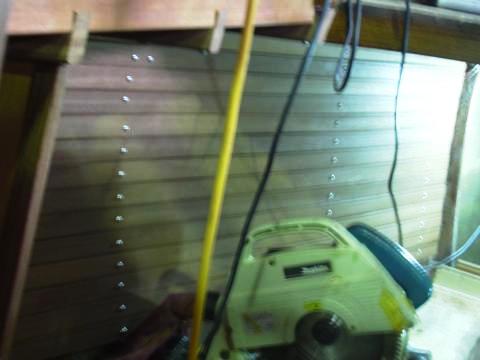

フォアバース右側のハンギングロッカー。扉部分は全て別途木工所（家具）で製作しています。	バッテリーケースの製作。今回は115A×2台以外にエンジン駆動用に60Aのバッテリーを積み込みます。そのためケースは２つになりました。	船内バテン張り。メイン物入れ。

フォアバースのバテン張り。

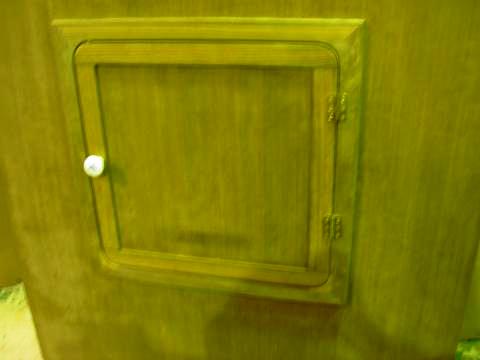

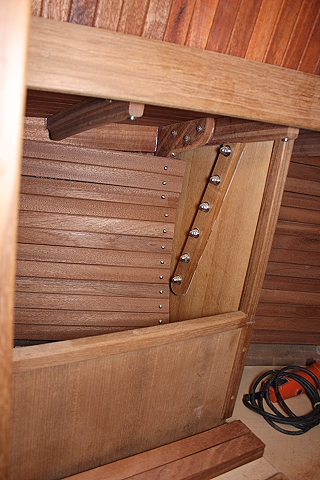

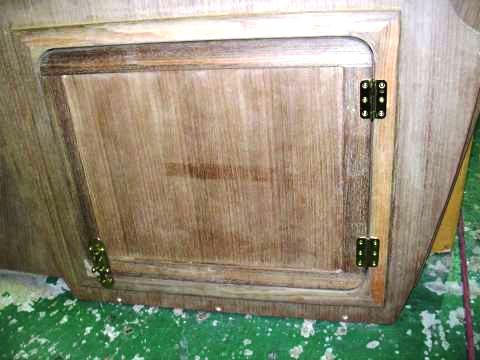

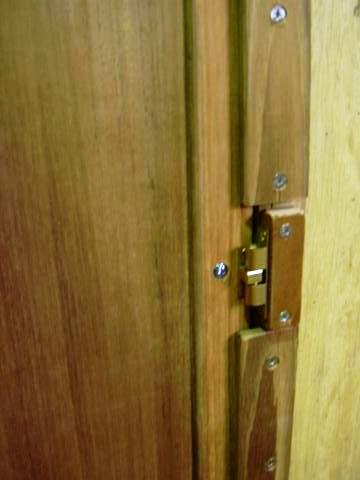

アンカーウェール扉の製作。	船内物入れ扉の製作。	扉の裏側にボールキャッチを取り付けます。

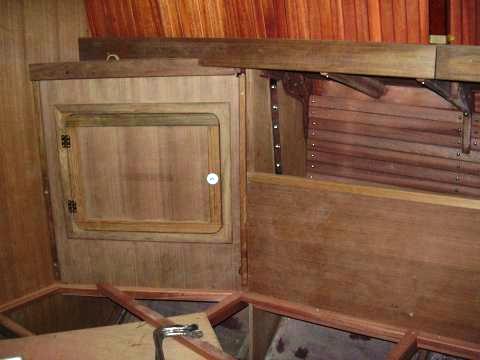

フォアバース左オープン物入れ。	フォアバース完成。アンカーウェール扉が付き完成です。	フォアバース右物入れ。

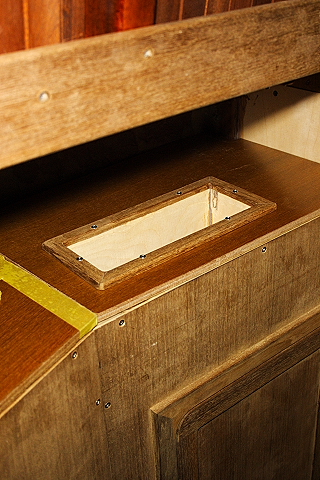

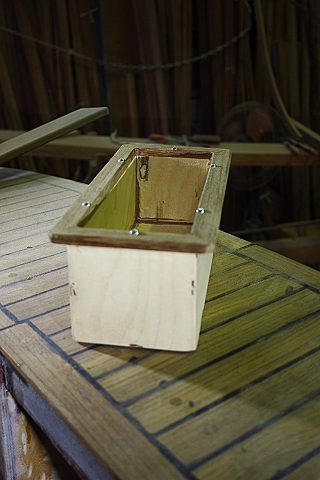

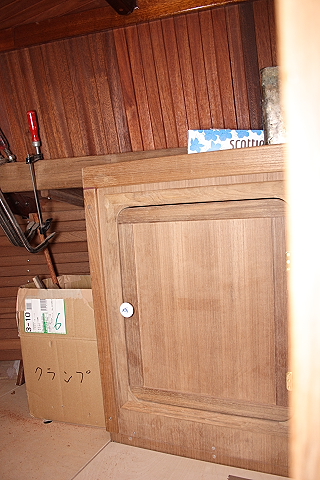

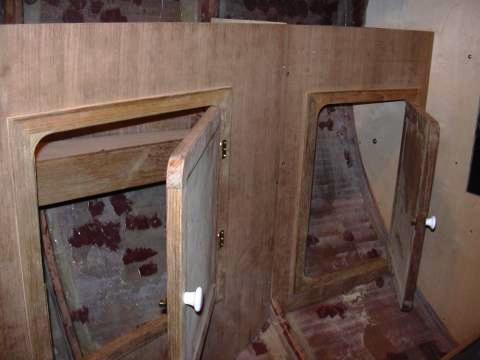

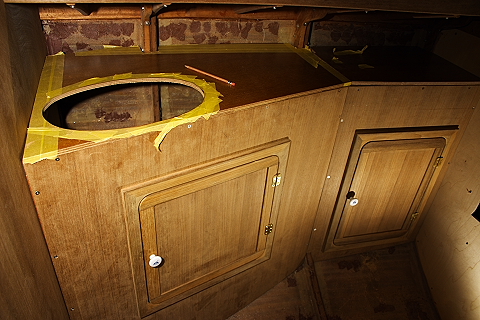

トイレ物入れ。大きなトイレスペースがとれたので大型物入れが２つ出来ました。	左側にトイレ用楕円形のシンク取り付け穴を開けています。	右側にシャンプーや歯ブラシを入れるケースを作りました。

ケースは取り外し式で衛生面にも気を付けて作っています。	メインバース前側。	メインバース後ろ側。

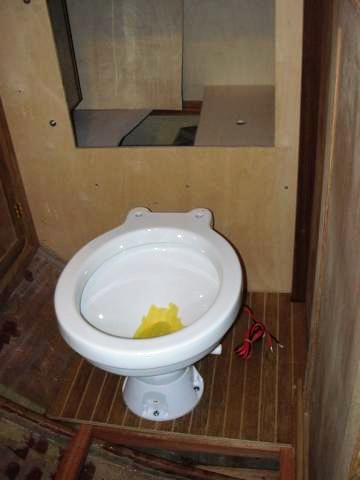

マリントイレの仮取り付け。この艇には便座洗浄機が付きますので、トイレボウルはラージタイプに成ります。トイレの広いウッディ艇だから出来るのでしょうね。	メインキャビン右前完成。手すりモールの全てが入り完成です。	メインキャビン右後ろ完成。手すりモールの全てが入り完成です。

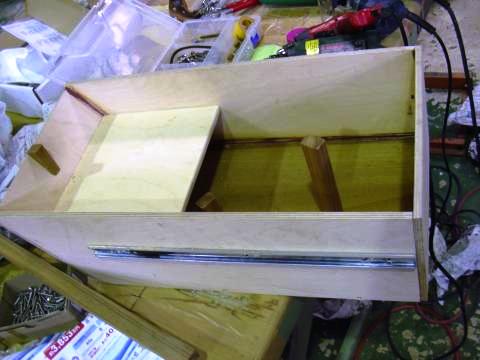

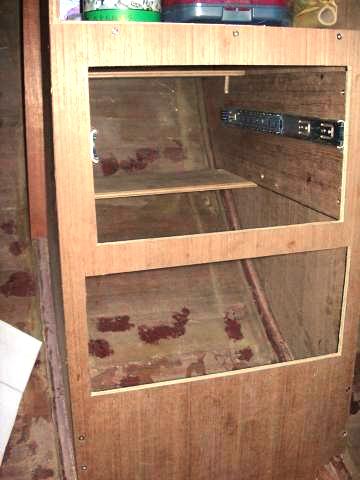

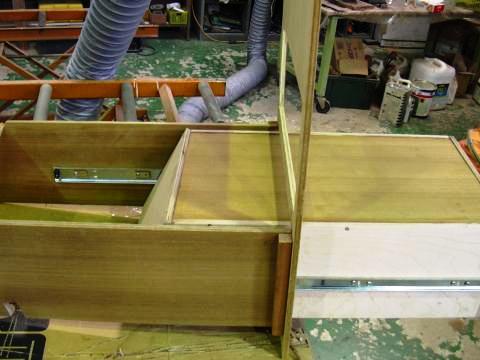

ギャレーの食器収納庫。	全ての皿からカップまで一つの引き出しに収納します。	上段が食器収納庫で、下段がオープン式の食料庫です。

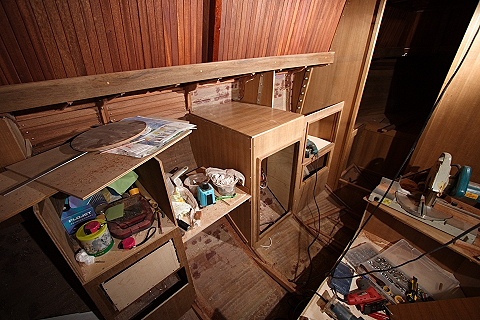

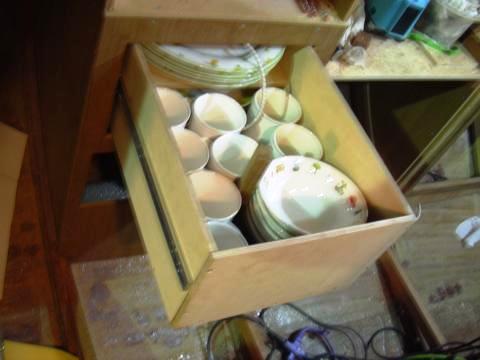

実際に引き出しを取り付け食器を入れました。 27ｃｍの大皿5枚、20cmの中皿5枚、18cmのスープカップ5枚、マグカップ8ヶを収納しました。	ギャレー全体。手前より上段冷凍冷蔵庫、中段食器庫、下段食料庫。２つ目上段ツーバーナーコンロ、下段鍋入れ。３つ目シンク。４つ目上段電子レンジ、下段食料庫。

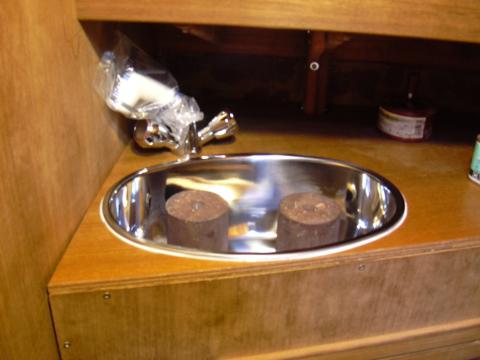

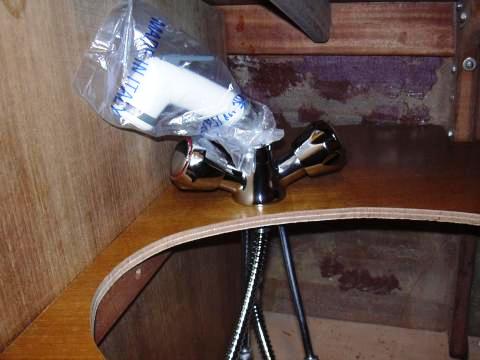

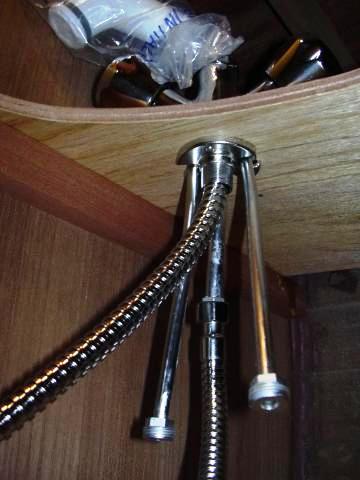

トイレ混合シャワー。	下部のパイプ部分。シャワーラインは1.5m長あります。	シンクを取り付けました。

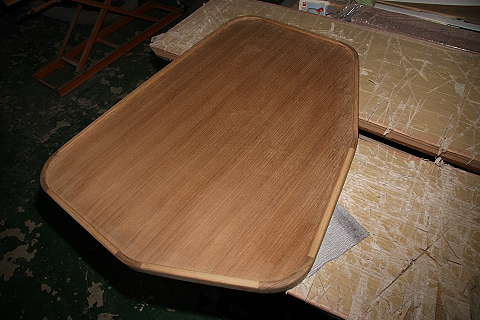

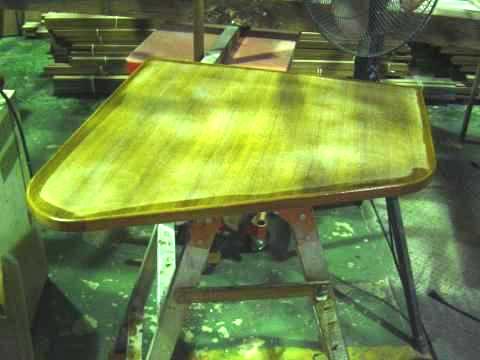

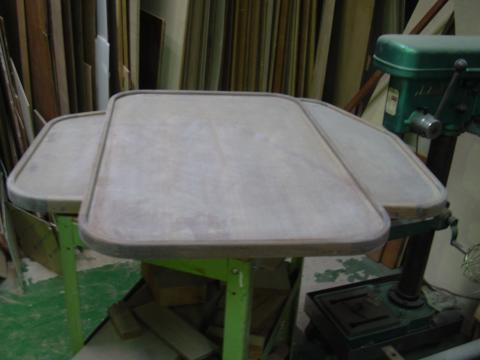

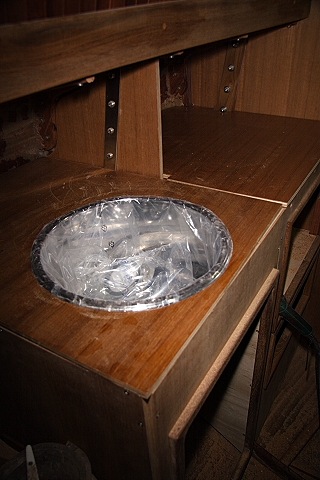

ギャレーシンク仮取り付け。奥の電子レンジ上板は作業テーブルになります。	メインテーブル。 WOODYのテーブルや扉などは全て家具木工所で作ります。もちろんこのメインテーブルも家具職人の製作です。	テーブルは３回サンディングシーラー塗装、１回研磨を２回繰り返します。テーブルは平面で塗装できますので、１回の塗装は厚く塗れます。上はコックピットテーブル、下はメインテーブルです。

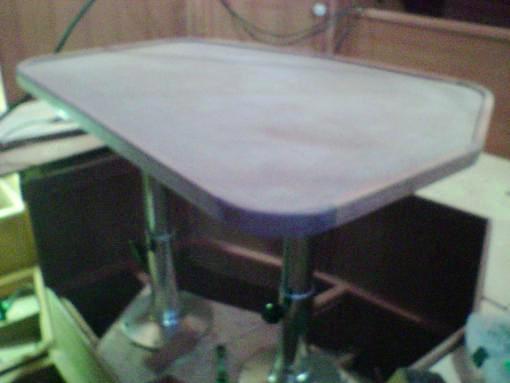

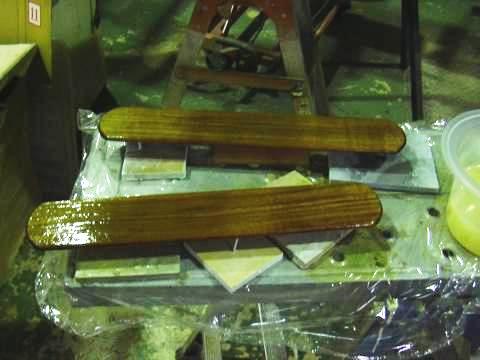

船種名盤の塗装２枚写っていますが、船種名盤は一艇に１枚です。	チャートテーブル。	メインテーブルの仮り取りつけ。ＷＯＯＤＹヨットはメインテーブルがバースになりますので、上下式の２脚足を必ず使います。両方の足が均一でないと上下しませんので、しっかりと平行になるように取り付けます。
